如何解决模具抛光中出现的常见问题

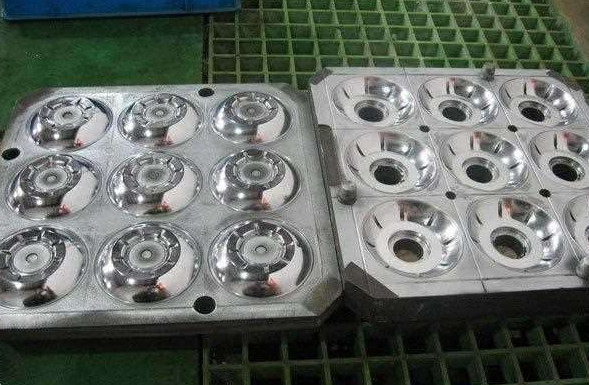

       之前介绍了很多关于泡沫模具抛光的知识，接下来为大家介绍一下怎么解决抛光过程出现的问题。

　　一，抛光过度：在日常抛光过程中遇到的最大问题就是"抛光过度"，就是指抛光的时间越长，泡沫模具表面的质量就越差。发生抛光过度有二种现象：即是"橘皮"和"点蚀"。抛光过度多发生于机械抛光。

　　二，消除工件"橘皮"的措施：当发现表面质量抛得不好时，许多人就会增加抛光的压力和延长抛光的时间，这种作法往往会使表面的质量变得更差。可采用以下的方法去补救：

　　(1)把有缺陷的表面去除，研磨的粒度比先前使用砂号略粗一级，然后进行研磨，抛光的力度要比先前的低一些。

　　(2)以低于回火温度25℃的温度进行应力消除，在抛光前使用最细的砂号进行研磨，直到达到满意的效果，最后以较轻的力度进行抛光。

　　三，工件表面"点蚀"形成的原因

　　由于在钢材中有些非金属的杂质，通常是硬而脆的氧化物，在抛光过程中从钢材表面被拉出，形成微坑或点蚀，产生"点蚀"的主要因素有以下几点：

　　（1）抛光的压力过大，抛光时间过长。

　　（2）钢材的纯净度不够，硬性杂质的含量高。

　　（3）泡沫模具表面生锈。

　　（4）黑皮料未清除。

　　（5）小心地将表面重新研磨，砂粒粒度比先前所使用的粒度略粗一级，采用软质及削锐的油石进行最后步骤的研磨才再进行抛光程序。

　　（6）当砂粒尺寸小于1mm应避免采用最软的抛光工具。

　　（7）尽可能采用最短的抛光时间和最小的抛光力度。

　　工件出现"橘皮"的原因：不规则粗糙的表面被称为"橘皮"，产生"橘皮"有许多的原因，最常见的原因是由于泡沫模具表面过热或渗碳过度而引起，抛光压力过大及抛光时间过长是产生"橘皮"的主要原因。比如：抛光轮抛光，抛光轮产生的热量会很容易造成"橘皮"。较硬的钢材能承受的抛光压力会大一些，相对较软的钢材容易发生抛光过度，研究证明产生抛光过度的时间会因钢材的硬度不同而有所不同。
